如何快速判斷項目是否需要做抗震支架？

    為了貫徹落實國家有關建築工程、防震減災法律法規，實行以預防為主的方針，以減輕地震對於建築機電係統的破壞，避免人員傷亡，減少經濟損失，GB 50981-2014《建築機電工程抗震設計規範》應運而生，規範要求抗震設防烈度為6度及6度以上的地區，必須進行抗震設計。關於抗震支架的應用範圍，相關規範中已進行明確的規定，並且已進行強製要求，必須使用抗震支架。

    1.如何快速的判斷項目是否需要做抗震支架

    一般來說，項目屬於以下這些版塊的就需要進行安裝的：

    市政應用：

    學校應用，商業場館應用、地產建築應用、大型超市應用、高端酒店應用、銀行數據中心、橋梁應用；

    交通應用：

    機場應用、地鐵應用、鐵路應用；

    工業應用：

    標準工業廠房應用、汽車廠房應用、煙廠/電子廠房應用；

    能源應用：

    光伏發電平台應用 石油/化工行業應用、海油平台應用、水電平台應用、汙水處理廠應用、核電/火電應用、煤礦產業應用、變電站應用；

    特殊應用：

    高架地板應用、電氣儀表應用、鋼結構應用、預埋應用、網格結構（GRID）應用。

    2.具體什麽地方需要抗震支架

    有圖紙發來可以免費給您檢查是否需要用到抗震支架，以及深化設計，列清單。

    給排水部分：（1）需要設防的室內給水、熱水以及消防管道管徑大於或等於DN65 者，當其采用吊架固定時，應按規範第8章的要求設置抗震支承；（2）8 度、9 度地區的高層建築的給水、排水立管其直線長度超過50m 時宜采取抗震動措施，其直線長度超過100m 時，應采取抗震動措施；（3）8 度、9 度地區建築物中的給水泵等設備應設防振基礎，且應在基礎四周設限位器固定，限位器應經計算確定。

    暖通部分：（1）管道不應穿過抗震縫，當必須穿越時，須在抗震縫兩邊各裝一個柔性管接頭或在通過抗震縫處安裝“門”形彎頭或設伸縮節；（2）鍋爐房、製冷機房、熱交換站內的管道應有可靠的側向和縱向抗震支撐，多根管道共用支吊架或管徑≥300mm 的單根管道支吊架宜采用門型抗震支吊架；（3）矩形截麵麵積大於等於0.38m²和圓形直徑大於等於0.70m 的風道可采用抗震支吊架，風道抗震支吊架的設置和設計應符合本規範要求。（4）防排煙風道、事故通風風道及其設備應采用抗震支吊架。

    燃氣部分：（1）對於內徑不小於25mm 的燃氣管道應進行抗震設計；（2）燃氣管道通過隔震層時，應在室外設置閥門和切斷閥，並設置地震感應器，地震感應器與切斷閥聯鎖；（3）在建築高度大於50m 的建築內，燃氣管道應根據建築抗震要求，在適當的間隔設置抗震支撐。

    電氣部分：（1）重要電力設施可按設防烈度提高1 度進行抗震設計，但為8 度及以上時不再提高；（2）對於內徑大於等於60mm 的電氣配管及重力大於等於150N/m 的電纜梯架、電纜槽盒、母線槽均應進行抗震設防；（3）設在建築物屋頂上的共用天線等，應設置防止因地震導致設備或其部件損壞後墜落傷人的安全防護措施。

    3.抗震支架布點深化

    （1）在確認抗震支吊架供應商後，由抗震支吊架供應商在設計院提供的綜合管線的基礎上進行抗震支吊架深化設計，並提供由專業軟件校核的成品支架係統信息表，其內容包括係統各個節點的荷載計算和槽鋼、吊杆、錨栓及連接裝置的材料，校核承載力和撓度。

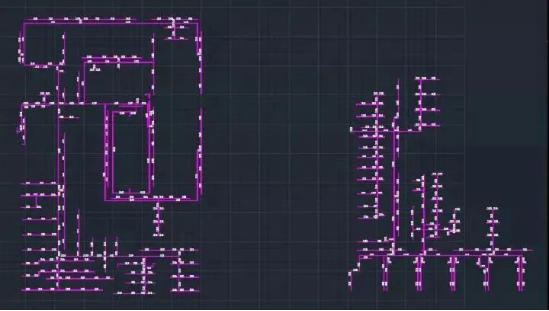

    橋架

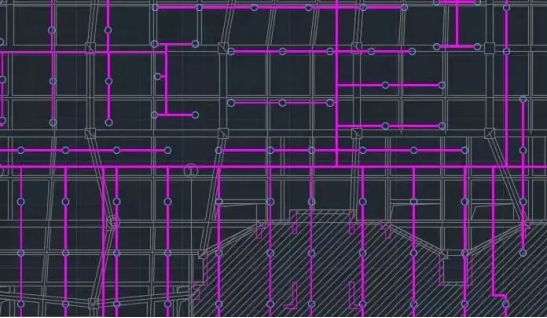

    水管圖

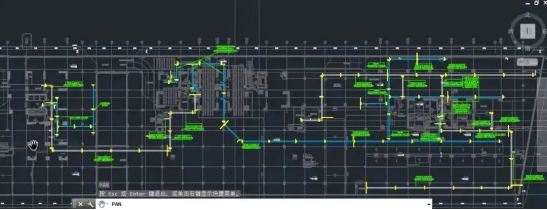

    消防噴頭圖

    （2）應提供深化設計後詳細的支架布局圖、支架節點詳圖，以便施工和後期驗收。

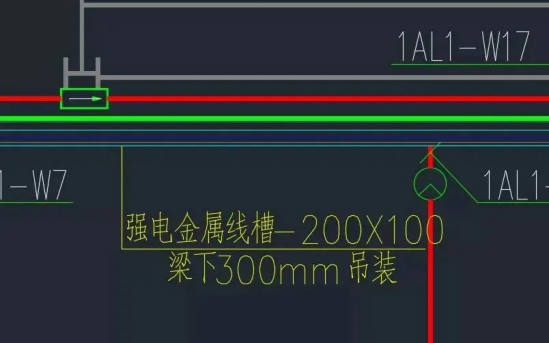

    抗震支架布局圖

    （3）基於深化設計，應提供支吊架材料清單、供貨計劃及技術服務計劃，以保證施工的順利銜接。

    （4）風管荷載取值依據國家標準圖集《金屬、非金屬風管支吊架》08K132；水管自重取值標準依據國家標準圖集《室內管道支架及吊架》03S402；電纜荷載取值依據國家標準圖集04D701《電纜橋架安裝》等。管線設計承載力安全係數為1.35，多種管線綜合支架應綜合滿足上述標準要求。（5）型材由配件經過槽鋼鎖扣進行連接；斜撐通過專屬設計的抗震連接座、可調式鉸鏈與槽鋼、吊杆、管夾等連接；需要安裝在槽鋼上的配件通過帶有槽鋼螺母的扣件與配件緊密安裝。（6）抗震支架係統的固定點：① 固定於鋼柱及鋼梁上的支架，不允許進行焊接和鑽孔，采用抗震專屬的夾具進行連接設計；② 固定於樓板或者梁柱等建築結構體上的支架，應采用拉拔強度和剪切強度都符合抗震荷載要求的錨栓，且安裝有效埋深必須滿足要求。（7） 抗震支架剛性及柔性支架：① 所有的抗震支架設計，應遵循國家相關規範要求；② 抗震支架必須做綜合的設計方案和詳細的節點詳圖，並提供相應的計算書；③ 在建築混凝土結構或者鋼結構上安裝使用剛性支架，需滿足斜撐長細比L/r小於200，且各抗震支架配件均須滿足抗震需求。在斜撐長細比L/r大於200或者斜撐安裝空間受限的情況下建議采用柔性支架，柔性支架的斜撐及連接裝置均采用抗震專屬設計的鋼索和連接件。（8）若室內空間跨度較大，室內管道較多，需要增設鋼結構輔助梁，屋麵上原設計未考慮管道及風管的下掛荷載，亦需增設鋼結構輔助梁，所有輔助鋼結構應與原結構設計進行溝通，由專業的鋼結構公司進行深化設計。（9） 在滿足規範要求的前提下，要盡量壓縮普通支架占用空間，以確保機電管線整體的美觀與少占用空間。
